- パイプ架台を利用した、空き地等の野立て設置・壁面設置に最適な太陽光パネル取付け金具
単管パイプ架台・太陽光パネル取付け金具

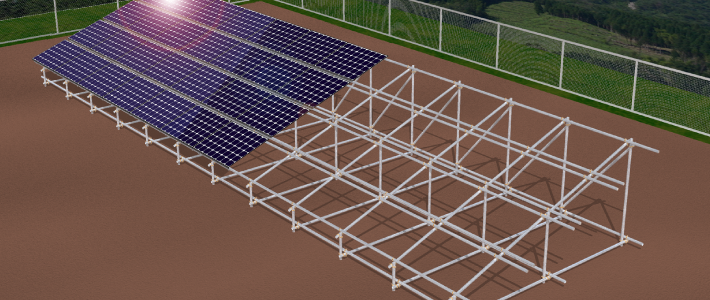

パイプ地中埋込み基礎工法
パイプ地中埋込み基礎工法はφ48.6の杭用パイプC-486-KTを電動ブレーカー等を使って打込む基礎工法です。
平地だけではなく、法面や、農地対応架台（ソーラーシェアリング）としても適しています。
地中にC-486-KTを打込みます。
単管パイプをパイプクランプで組上げます。太陽光架台の完成です。
ヨンハチロクシリーズ（C-486-A・D・H）を取付けた太陽光パネルを単管パイプに取付けて完了です。
（※現地の地質により、引抜き強度が確保できない場合は、下記コンクリート基礎等をご検討下さい。）

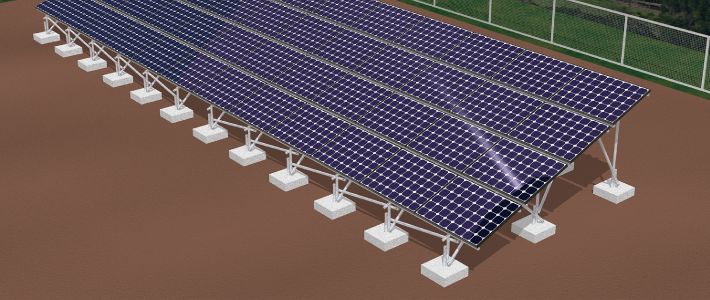

コンクリート基礎工法
単管パイプを埋め込んだコンクリート基礎を設置。
単管パイプをパイプクランプで組上げます。太陽光架台の完成です。
ヨンハチロクシリーズ（C-486-A・D・H）を取付けた太陽光パネルを単管パイプに取付けて完了です。

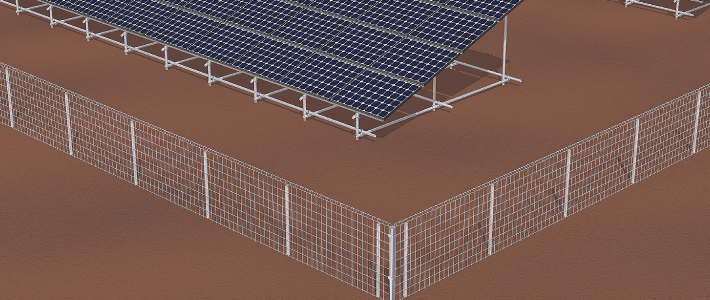

杭基礎フェンス
杭用パイプとφ48.6単管パイプを組合せたフェンスを開発中です。
単管パイプ架台と共に杭基礎フェンスを利用する事で施工時間の大幅な短縮につながります。
地中に杭基礎フェンス用φ 42.7 杭用パイプを打込みます。
杭用パイプにツインクランプ（開発中）のレベルを出し取付けます。
φ 48.6 支柱パイプを差込みツインクランプで杭用パイプと固定します。専用取付け金具で支柱パイプとフェンスを固定し完成です。

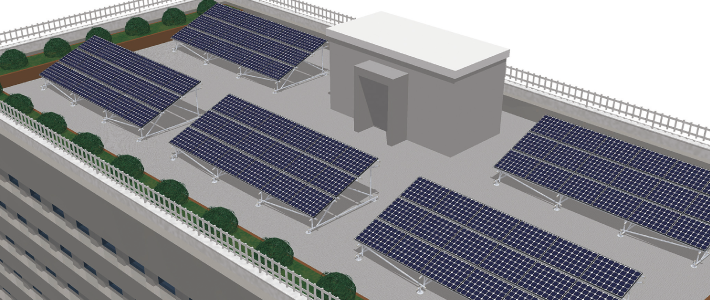

陸屋根工法
ケミカルアンカーを用いパイプベースC-486-Tを陸屋根に固定します。
単管パイプをパイプクランプで組上げます。
ヨンハチロクシリーズ（C-486-A・D・H）を取付けた太陽光パネルを単管パイプに取付けて完了です。
（※防水処理についてはお客様にてご対応下さい。）
ボルト折半屋根
（※屋根、建物強度及び防水処理に関してはお客様にてご対応下さい。）

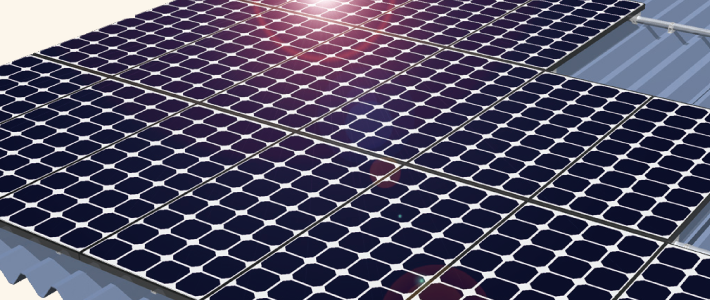

ハゼ式折板屋根
（※屋根、建物強度及び防水処理に関してはお客様にてご対応下さい。）
壁面設置
（※屋根、建物強度及び防水処理に関してはお客様にてご対応下さい。）
単管パイプ工法の部材
【単管パイプ】材質：高耐食めっきPPZ仕様、またはZAM®製（HDZ 45相当）
【パイプクランプ】
材質：スーパーダイマ製、またはKSGめっき製
C-486-KT【杭用パイプ】材質：パイプ/一般構造用炭素鋼鋼管（STK500）
頭部 ／ 熱間圧延鋼板（SPHC）
先端 ／ 機械構造用炭素鋼（S45C）
表面仕上：パイプ ／ 溶融亜鉛めっきHDZ 45相当
頭部・先端 ／ 常温亜鉛めっき（ローバルR塗装）
太陽光架台用杭用パイプ。地中に杭を打込むだけ、基礎工事の手間とコストが大幅に軽減されます。
C-486-T【パイプベース】材質：ベース/一般構造用圧延鋼材（SS400）
パイプ/一般構造用炭素鋼鋼管（STK400）
表面仕上：溶融亜鉛めっき（HDZ 45）
ビルやマンション等の陸屋根に単管パイプ架台を設置するためのベース金具です。
C-486-B【締込パイプキャッチ】材質：高耐食溶融めっき鋼板（ZAM®)
単管パイプを基礎・壁面・折板屋根等に固定する部品です
C-486-PC【パイプキャップ】材質：高耐食溶融めっき鋼板（ZAM®)
φ48.6パイプ用キャップ。押込むだけで簡単に取付けできます。
C-486-M【ボルト折板屋根ベース金具】材質：高耐食溶融めっき鋼板（ZAM®)
折板屋根と架台を取り合う金具です。ルーフボルトピッチ200mmに対応

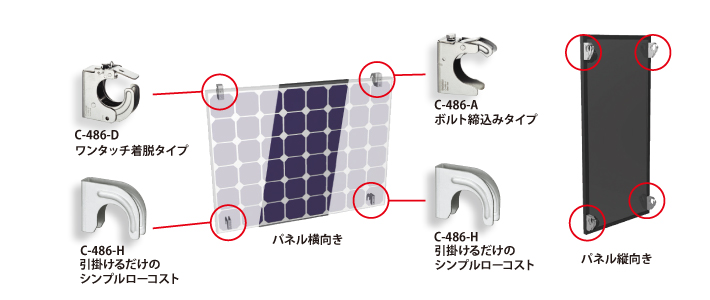

太陽光パネル取付け金具 ヨンハチロクシリーズ
パネルの裏側にヨンハチロクシリーズで取付け作業効率が大幅アップ！
太陽光パネルとヨンハチロクシリーズの接続は太陽光パネルの裏側にある取付け穴を利用し、ボルトとナットで固定します。
C-1486-C 【ステンレス パイプキャッチ】材質：ステンレス鋼板（SUS304）
単価：¥1,600
単管パイプにワンタッチで取付けできます。角度変更、結線操作が簡単にできます。
C-486-D 【パイプキャッチ】材質：高耐食溶融めっき鋼板（ZAM®）
単価：¥1,200
単管パイプにワンタッチで取付けできます。角度変更、結線操作が簡単にできます。
C-486-A 【パイプホールド】材質：高耐食溶融めっき鋼板（ZAM®)
単価：¥950
ボルト締込みタイプ
C-486-H 【パイプハンガー】材質：高耐食溶融めっき鋼板（ZAM®)
単価：¥300
引掛けるたけのシンプルローコスト
C-486-S 【パイプキャッチストッパー】材質：高耐食溶融めっき鋼板（ZAM®)
単価：¥650
横滑りを防止します。
太陽光関連金具シリーズ カタログ
詳細はカタログデータをご覧下さい。カタログはこちら
お問い合せ
架台のお見積りは、野立て設置用パイプ架台お見積りお問合せフォームをご利用下さい。
質問などがあればお気軽にご連絡下さい。電話でのご注文も承ります。
受付時間 8:45-17:30 土日祝日を除く
- ※フリーコールは最寄りの支店につながります。
- ※携帯電話、一部のIP電話からフリーコールをご利用いただけません。最寄りの支店にご連絡下さい。 支店情報
- 注目のタキゲン商品
- パイプ架台を利用した、空き地等の野立て設置・壁面設置に最適な太陽光パネル取付け金具
φ48.6単管パイプを利用した太陽光パネル架台です。
φ48.6単管パイプとタキゲン「ヨンハチロクシリーズ」を利用することによる架台コストの低減、施工性の 向上を特徴としております。
空き地等の野立て設置や壁面、折板屋根への太陽光パネル設置に最適です。
ご要望に応じ、架台設計・強度計算書の作成も行います。
架台のお見積りは、野立て設置用パイプ架台お見積りお問合せフォームをご利用下さい
